O: Dvižni magnet se šteje kot oprema za ravnanje z materialom. Uporablja magnetno potezo za dvigovanje, pritrjevanje in premikanje železne kovine, vključno z jeklenimi ploščami, gredicami, ploščami, cevmi in odpadki. Zavzame mesto standardnih zank in kavljev; omogoča nadzor enega-upravljavca s hitrejšim pritrjevanjem in sprostitvijo tovora.

Obstajajo tri osnovna delovna načela:

1. Trajni dvižni magnetiopremite NdFeB redke{0}}zemeljske magnete v jeklenem ohišju. Vrtenje ročne gonilke poganja notranje magnetno jedro, da poravna ali premakne magnetni tok na obdelovancu, ki ga prenašamo. V položaju ON gre tok skozi obremenitev in jo zadrži. V položaju IZKLOP je tok kratko{4}}sklenjen znotraj ohišja in obremenitev se sprosti. Zunanje napajanje ni potrebno.
2. Elektromagnetni dvižni magnetiustvari polje s prehajanjem enosmernega toka skozi tuljavo, navito okoli jeklenega jedra. Vklop - magnet drži. Izklop — sprostitev obremenitve. Običajno so obešeni na nosilce žerjava in se napajajo prek kabelskega koluta ali sistema vodil in so standardna izbira za jeklarne in odlagališča odpadkov.
3. Elektro{0}}trajni dvižni magnetizdruži oboje. Kratek impulz enosmernega toka (1–3 sekunde) namagneti ali razmagneti notranje trajne magnetne bloke. Ko je nastavljen, zadrževalni tok ni potreben. To odpravlja nevarnost padca obremenitve med izpadom električne energije, hkrati pa ohranja daljinski vklop/izklop.

O: Dvižni magneti so razdeljeni v tri skupine glede na magnetni vir in način upravljanja.

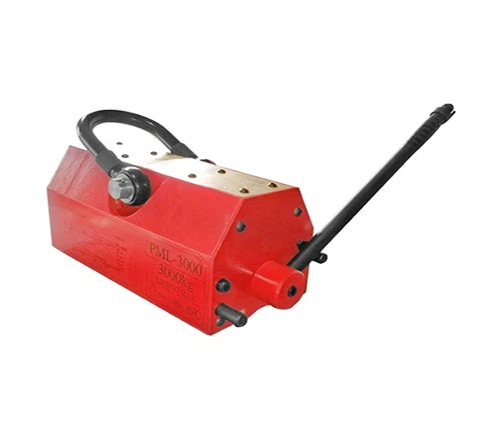

• Trajni dvižni magneti— samostojne naprave brez električnega priključka. Zmogljivost posamezne enote je od 100 kg do 6.000 kg. Običajno v proizvodnih, skladiščnih in obdelovalnih mestih za obdelavo ravnih jeklenih pločevin in okroglih palic.

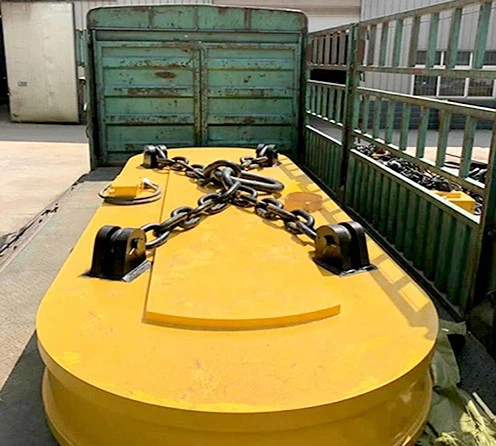

• Elektromagnetni dvižni magneti— delujejo na enosmerni tok, ki se napaja iz krmilnih omaric usmernika. Dve glavni obliki: pravokotna za plošče in gredice, okrogla za ostanke in zvitke. Kapaciteta enote sega od 1 t do nad 30 t. Več enot se lahko prilega na trosilne nosilce za dvigovanje zelo-širokih ali dolgih materialov. Pogosto se uporablja v jeklarnah, livarnah, ladjedelnicah in pristaniških terminalih.
• Elektro{0}}trajni dvižni magneti— kratki električni impulzi vklopijo in izklopijo-vgrajene trajne magnete. Ko je namagneten za držanje bremen, ni potrebna stalna moč. Nosilnost: 500 kg – 20 t. Več strank jih izbere za natančno obdelavo kovin, gradnjo ladij in avtomatizirane proizvodne linije.

O: Njihova ključna vrzel izvira iz ustvarjanja magnetnega polja in načinov krmiljenja, ki neposredno vplivajo na varnostno oceno, nosilnost in uporabne scenarije.

• Napajanje.Trajni magneti ne potrebujejo elektrike; operaterji obrnejo ročno ročico za preklop magnetizma. Elektromagneti se zanašajo na stalno enosmerno napajanje iz kabelskih kolutov, vodil ali generatorjev. Brez rezervnih baterij bodo nenadni izpadi električne energije v celoti izničili magnetno zadrževalno silo.
• Razpon zmogljivosti.Trajni magneti: 100 kg – 6.000 kg. Posamezna elektromagnetna enota: 5 t do več kot 30 t; združeni magneti, nameščeni na nosilcih za širjenje, lahko dvignejo bremena 50 ton in več.
• Površinske zahteve.Trajni magneti potrebujejo raven, čist stik z najmanjšo debelino plošče (običajno 6 mm+). Zračne reže zaradi rje ali barve znatno zmanjšajo držalno silo. Elektromagneti ustvarjajo globljo penetracijo toka in prenašajo bolj grobe površine in tanjše plošče.
• Nadzor.Trajni magneti zahtevajo ročno vklop obremenitve. Elektromagnete je mogoče preklopiti na daljavo iz kabine žerjava ali nadzorne sobe, kar omogoča krajše čase ciklov in integracijo PLC-ja.
• Varnost pri izgubi moči.To je pogosto odločilen dejavnik. Trajni magneti ohranijo polno zadrževalno silo ne glede na stanje moči. Elektromagneti sprostijo breme, razen če so opremljeni z rezervno baterijo in krmilnikom. Za zunanja dvorišča, mobilne žerjave ali objekte z nestabilnim napajanjem so trajni ali elektro-trajni magneti varnejša izbira.
• Vzdrževanje.Trajni magneti zahtevajo redne preglede kontaktne površine in mehanizma ročaja. Elektromagneti potrebujejo redne preglede tuljav, kabelskih kolutov, razdelilnih omaric in usmerniške plošče - poslabšanje izolacije tuljave je najpogostejši način okvare.

O: Nazivna zmogljivost je odvisna od vrste magneta, velikosti in stanja obdelovanca:

Dva kritična dejavnika določata dejansko zadrževalno silo v polju:

Varnostni faktor.Proizvajalci ocenjujejo magnete z vgrajenim-varnostnim faktorjem – običajno 3:1. Magnet z nazivno težo 2.000 kg je bil preizkušen, da drži vsaj 6.000 kg pred sprostitvijo. Vedno izberite glede na nazivno delovno obremenitev, ne na odlomno (testno) silo.

Pogoji obdelovanca.Nazivna zmogljivost velja pod preskusnimi pogoji — ravno, čisto, mehko jeklo pri določeni najmanjši debelini. Naslednje zmanjša dejansko zadrževalno silo:

• Debelina plošče pod minimalno nazivno vrednostjo
• Površinske zračne reže zaradi rje, barve, olja ali vodnega kamna
• Materiali z nizko-prepustnostjo (viso-legirana in nerjavna jekla)
• Zmanjšana kontaktna površina (okrogle palice, cevi, nepravilne oblike)

Pri več-magnetnih konfiguracijah na razširljivem nosilcu je skupna zmogljivost enaka vsoti posameznih ocen, pod pogojem, da nosilec ohranja pravilno porazdelitev obremenitve.

O: Ravnanje z jeklenimi ploščami je najpogostejša uporaba. Izbira je omejena na štiri terenske pogoje:

1. Debelina plošče.Tanke plošče (pod 6 mm) ne zagotavljajo zadostne globine poti pretoka za večino trajnih magnetov. Za 3–6 mm plošče so priporočljivi elektro-trajni magneti z optimiziranim razmikom polov. Za 6 mm in več delujeta trajni ali elektromagnetni magnet. Vedno preverite proizvajalčevo oceno najmanjše debeline.

2. Material in površina.Standardno ogljikovo jeklo (Q235, Q355, A36, S275) dobro deluje z vsemi vrstami magnetov. Pocinkane, barvane ali zarjavele površine zmanjšajo držalno silo za 10–40 %. Avstenitno nerjavno jeklo (304, 316) v bistvu ni-magnetno in ga ni mogoče dvigniti s standardnimi magneti.

3. Dvižna usmerjenost.Horizontalni dvig doseže polno nazivno zmogljivost. Navpični dvig (plošča na robu) zmanjša zmogljivost za približno 50 % zaradi zmanjšane kontaktne površine. Za navpično struženje plošč uporabite magnete, ocenjene za stransko-vlečno obremenitev, ali več-točkovno pritrditev.

4. Okolje.Notranje trgovine s stabilno močjo — katere koli vrste. Zunanja skladišča ali mobilni žerjavi — trajni ali elektro{1}}trajni magneti, ki niso odvisni od stalne moči. Visoko{3}}temperaturna okolja nad 80 stopinj zahtevajo toplotno-razrede magnetov (standardna sila NdFeB se razgradi nad tem pragom; toplotno-odporni modeli prenesejo do 200 stopinj).

O: Težki delovni scenariji, vključno z jeklarnami, livarnami, ladjedelnicami in pristaniškimi terminali, potrebujejo magnete, ki lahko neprekinjeno delujejo v težkih delovnih pogojih.

• Obratovalni cikel in toplotna ocena.Standardni elektromagneti imajo oceno ED-50 % (50 % vklopljeno / 50 % izklopljeno). Za neprekinjeno nalaganje ostankov ali prenos plošč določite ED-60 % ali ED-75 % z izolacijo tuljave razreda F ali razreda H. Preseganje nazivnega delovnega cikla povzroči pregrevanje in prezgodnjo odpoved tuljave.

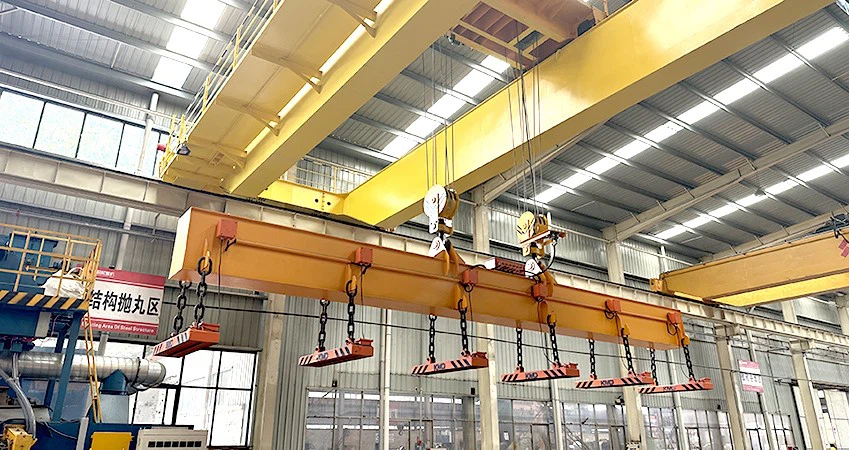

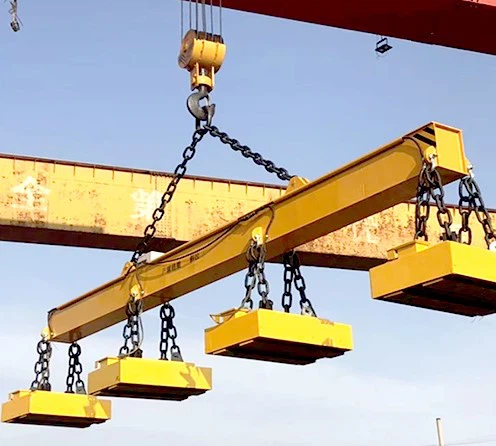

• Konfiguracija razpršenega žarka.Za obremenitve nad 10 ton je več-magnetni niz na razpiralnem nosilcu standardna praksa. Primer: štiri 7-tonske elektromagnetne vpenjalne glave na 12-metrski širilni gredi lahko prenesejo jekleno ploščo 12 m × 2,5 m do 28 ton. Žarek mora ohranjati enakomerno porazdelitev obremenitve.
• Združljivost žerjava.Žerjav mora pokriti celotno obremenitev kljuke — obdelovanec + magneti + trosilni nosilec + kabelski kolut + vir energije. Primer: 20 t plošča + 4 t nosilec + 3 t magneti + 1 t kabelski kolut=28 t obremenitev s kavljem. Ustrezno določite žerjav z ustrezno varnostno rezervo.
• Integracija nadzora.Pri avtomatiziranih sistemih mora magnetni krmilnik povezati s PLC-jem žerjava (signali: vklop/izklop, nadzor toka, zaznavanje obremenitve, stanje baterije). Kinocranes dobavlja usmerniške plošče z vmesniki Modbus, Profibus ali Ethernet/IP kot del celotnega paketa elektromagnetnega žerjava.

O: Da – ravnanje z odpadki je že desetletja standardna uporaba elektromagnetnih dvižnih magnetov v jeklarnah in obratih za recikliranje.

Krožni elektromagneti (serija MW5 in podobni)so industrijski standard. Njihova okrogla-zasnova z globokim{1}}poljem prodre v nepravilne, zapletene odpadke, kjer je ploski stik nemogoč — za razliko od-magnetov za ravnanje s ploščami, ki zahtevajo gladke površine.

Ključni premisleki:

• Delovni cikel.Ravnanje z odpadki je pogosto-neprekinjeno delo. Določite najmanj ED-50 %; ED-60% ali ED-75% za neprekinjeno polnjenje peči.

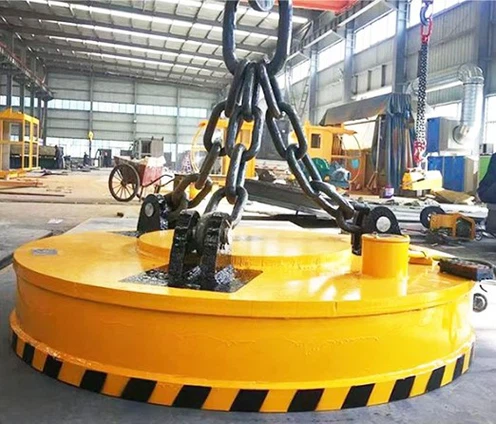

• Toplotna odpornost.Standardni magneti: do 80 stopinj okolja. Za vroče odpadke do 200 stopinj navedite toplotno-odporno izolacijo tuljave in ploščo za toplotni ščit. Za polnjenje-peči v bližini talilnih peči so na voljo ohišja iz litega aluminija s prisilnim-zračnim ali vodnim-hlajenjem.
• Konfiguracija žerjava.Tipičen žerjav za odpad nosi elektromagnetno vpenjalno glavo (MW5-70L, MW5-110L), motoriziran kabelski kolut, usmerniško ploščo (AC 380V → DC 220V) in generator za mobilne žerjave. Kinocranes jih ponuja kot integrirane pakete elektromagnetnih žerjavov.
• Dejanska zmogljivost odpadkov.Magnet za odpadke običajno znaša 15–30 % vrednosti ploščatega-jekla, odvisno od vrste odpadkov – razrezani odpadki dosežejo večjo gostoto, mešani strukturni odpadki pa nižjo.

O: Dvižni magnet-na baterijski pogon združuje pakete baterij za ponovno polnjenje, krmilne dele in trajne ali elektro{1}}trajne magnete v eno samo enoto. Ne potrebuje zunanjega napajanja, kabelskih kolutov ali žičnih krmilnikov.

Kdaj uporabiti:

• Zunanja in oddaljena mesta— gradbena dela, dela na mostovih in cevovodih brez razpoložljive energije. Prilega se neposredno standardnim žerjavom, bagrom ali viličarjem.
• Več{0}}delavnice— preklapljanje med različnimi dvižnimi stroji brez dodatne napeljave ali ločene nastavitve kolutov za kable.
• Začasni in najemni projekti— pripravljen za takojšnjo uporabo brez kakršnega koli električnega dela na mestu.

Tipične specifikacije:nosilnost 1–10 t, čas delovanja 8–12 ur, redno polnjenje 4–6 ur; hitro polnjenje se konča v 2 urah, delovna temperatura sega od -20 stopinj do +50 stopinj.

Omejitve.Trenutno omejeno na zmerne kapacitete (pod 10 t). Za postopke jeklarne, ki zahtevajo 20+ t in neprekinjeno obremenitev ED-60 %, ostajajo kabelski elektromagnetni sistemi standard. Baterijski magneti dodajo tudi lastno težo, ki jo je treba upoštevati pri zmogljivosti žerjava.

O: Elektro{0}}trajni dvižni magneti uporabljajo trajne magnetne bloke NdFeB, ki se magnetizirajo ali razmagnetijo s kratkim električnim impulzom (1–3 sekunde) prek vgrajene krmilne tuljave. Ko so enkrat nastavljeni, magneti držijo za nedoločen čas brez porabe energije.

Zakaj kupci izberejo to tehnologijo:

• Varno-delovanje.Izpad električne energije ne sprosti bremena. Bloki s trajnim magnetom ohranijo svoje polje brez zadrževanja toka – rezervna baterija ni potrebna. Za javne površine nad glavo, drage obdelovance ali nevarna bremena je to najvišja razpoložljiva raven varnosti.
• Energijska učinkovitost.Moč se porablja samo med impulzom magnetizacije/razmagnetenja. V 8-urni izmeni 5-tonska enota porabi manj kot 0,5 kWh. Primerljiv elektromagnet neprekinjeno porabi 3–5 kW – 24–40 kWh v istem obdobju. Razlika v stroških se pomnoži med več enotami.
• Zmogljivost tanke plošče.Zaradi ozkega razmika polov in nadzorovane gostote pretoka so elektro{0}}trajni magneti učinkoviti za plošče, tanke kot 3 mm, kjer standardni trajni magneti ne morejo doseči zanesljive zadrževalne sile. Pomembno za izdelavo pločevine, avtomobilsko industrijo in proizvodnjo aparatov.
• Daljinsko in avtomatsko upravljanje.Združljiv s PLC-jem, brezžičnim daljinskim upravljalnikom in obeskom s pritiskom-gumba — primeren za avtomatizirane žerjavne sisteme, integracijo CNC-ja in robotsko rokovanje, kjer ročni trajni magneti ne morejo delovati.
• Kompromis-.Višja cena na enoto kot običajni trajni magneti zaradi vgrajenega krmilnika. Za lahke-naloge z nizkimi-frekvenčnimi aplikacijami morda zadostujejo standardni trajni magneti. Za varnost-kritične ali avtomatizirane operacije zagotavlja elektro-trajni magnet jasno donosnost naložbe.

O: Izbira dobavitelja je tehnična odločitev. Magnet se mora ujemati z vašim materialom, žerjavom in pogoji delovanja — proizvajalec pa ga mora podpreti z inženirsko podporo.

Kaj iskati:

Inženirska zmogljivost.Ali lahko tovarna izvede-specifične izračune za aplikacijo – načrt magnetnega vezja, analiza sile, toplotna ocena za vaš delovni cikel? Dobavitelj, ki samo katalogizira standardne modele brez inženirske analize, je preprodajalec, ne proizvajalec. Zahtevajte izračune ali FEA poročila kot del ponudbe.

Paleta izdelkov in prilagajanje.Tovarna ponuja celoten obseg izdelkov: trajne magnete, pravokotne in okrogle elektromagnetne vpenjalne glave, elektro-trajne magnete, baterije-naprave in integrirane krmilne sisteme. Razširitveni nosilci po meri, ne-standardni razmik med drogovi in ​​posebne temperaturne vrednosti se proizvajajo interno.

Certifikati in testiranje.Najmanj ISO 9001. Za elektromagnetne žerjave za jeklarne CE certifikat in skladnost FEM/DIN nakazujeta priznane inženirske standarde. Vsak magnet mora biti dobavljen s poročilom o preskusu — nazivna dvižna sila, odlomna sila, izolacijski upor in upor tuljave. Pred naročilom zahtevajte vzorec poročila.

Izvozna in{0}}poprodajna podpora.Za mednarodne kupce: embalaža za pomorski prevoz, carinska dokumentacija in tehnična podpora na daljavo za namestitev in zagon. Kinocranes je izvažal dvižne magnetne sisteme v več kot 30 držav z nadzorom namestitve, usposabljanjem operaterjev in dobavo rezervnih delov.

Informacije za pripravo na ponudbo:

1. Material obdelovanca, dimenzije in razpon teže

2. Stanje površine (obdelana, barvana, zarjavela, mastna)

3. Usmerjenost dviganja (vodoravno, navpično ali oboje)

4. Tip žerjava in nazivna nosilnost

5. Delovni cikel in dnevni delovni čas

6. Razpon temperature okolja

7. Razpoložljivo napajanje (napetost, frekvenca, faza)

S temi informacijami lahko kvalificirani proizvajalec izdela pravilno specifikacijo in dostavi natančno ponudbo v 2–3 delovnih dneh.
